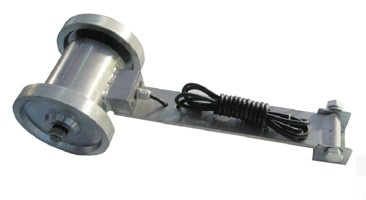

GS-150光电测速传感器是安装在皮带秤上，用来测量ICS-XF电子皮带秤皮带速度的传感器，测速传感器采用了光电转换技术，能够可靠、准确地将皮带速度转化为脉冲频率信号输出，单位为0.001Hz，脉冲频率值和皮带速度成正比，广泛应用于电子皮带秤速度测量，是电子皮带秤理想的测速部件。 一、GS-150光电测速传感器工作原理
GS-150光电测速传感器通常安装在皮带机回皮带的上部，速度传感器的磨擦轮可以随着皮带的运动随之转动，该装置在SD+脚输出一系列脉冲，输出的脉冲频率正比于皮带速度。SD+引脚为集电极开路，工作时需要外接2K~10K欧姆负载电阻上拉至+12V 电源。

二、GS-150光电测速传感器产品特点
  1.光电测速传感器采用双轮测速技术保证和皮带的可靠接触，消除皮带打滑现象；
  2.光电转换技术，输出信号大，抗干扰性能好；
  3.全密封结构，防潮、防水，可在恶劣环境下工作，使用寿命长；

三、GS-150光电测速传感器技术指标
  1. 测速齿盘齿数：64 齿；
  2. 磨擦轮直径：150.5 mm；
  3. 测速规格：135.36 Hz/m；
  4. 额定电压：12VDC；
  5. 发光二极管输入正向电流：10mA（典型），集电极通光电流输出 1mA（最小）；
  6. 脉冲电平：输出高电平幅值大于 10V；输出低电平幅值小于 2V；
  7. 测速范围：0～5m/s；
  8. 环境温度：-20℃～50℃；

五、接线说明：
红-V12  黄-SD  黑-GND
四、基本维护
  1. 清理皮带时不能将水柱直射到GS-150光电测速传感器上，防止进水。
  2. 查看称重显示仪表速度采样值，如有异常，检查GS-150光电测速传感器引出线 SD+脚 输出值，如摩擦轮转动时 SD+脚无脉冲输出应将速度传感器拆下更换光电传感器。
